在现代设计和建模领域，Rhino软件以其强大的功能和灵活性受到广泛欢迎。特别是在进行复杂模型的创建和分析时，提取结构线和曲面边缘线的能力显得尤为重要。了解rhino怎么提取结构线以及rhino如何提取曲面边缘线，能够帮助设计师更高效地完成建模任务。本文将详细介绍在Rhino中提取结构线和曲面边缘线的方法，并探讨Rhino犀牛软件在各个领域的应用。

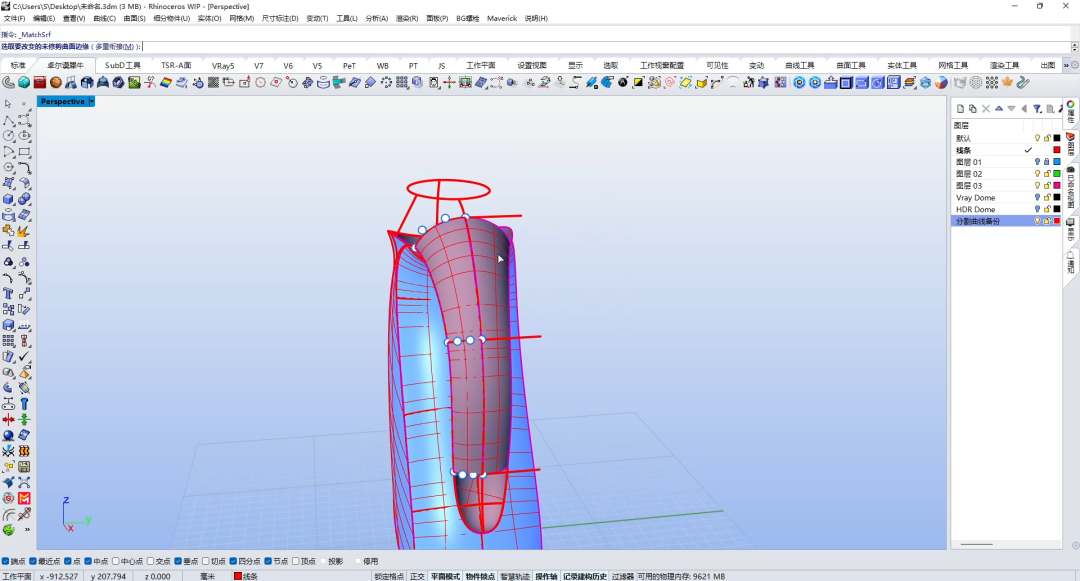

　　一、rhino怎么提取结构线

　　在Rhino软件中，提取结构线是一个常用的操作，尤其是在进行复杂曲面建模时。结构线通常用于定义形状的轮廓或作为后续建模的指导线。要提取结构线，用户可以使用Rhino的“提取线”命令。首先，打开Rhino软件，并加载需要处理的模型。选择要提取结构线的曲面，确保其处于活动状态。接下来，在命令行中输入“ExtractIsocurve”命令，Rhino会提示用户选择曲面。

　　选择曲面后，用户可以通过点击曲面上的等距线来提取结构线。Rhino会自动生成与所选曲面相对应的等距线，用户可以根据需要调整提取的线条数量和间距。提取完成后，这些结构线将作为单独的对象存在，用户可以进一步编辑、移动或删除它们，以便于后续的建模工作。

　　除了“ExtractIsocurve”命令，Rhino还提供了其他一些命令来提取结构线。例如，用户可以使用“DupBorder”命令来提取曲面的边界线，这对于需要清晰边界的设计尤为重要。此外，Rhino的“CurveFromObjects”命令也能帮助用户从现有的曲线或边缘中提取结构线。这些工具的灵活性使得用户能够根据具体需求选择合适的方法进行操作。

　　二、rhino如何提取曲面边缘线

　　提取曲面边缘线是Rhino中一个重要的功能，尤其在处理复杂模型时，边缘线的提取可以帮助设计师更好地理解和分析对象的形状。要提取曲面边缘线，用户首先需要选择要提取的曲面。确保曲面处于活动状态后，可以使用“DupBorder”命令，这个命令专门用于提取曲面的边界线。

　　在命令行中输入“DupBorder”，Rhino会提示用户选择目标曲面。选择后，Rhino将自动生成与曲面边界相对应的曲线。这些边缘线将作为独立的对象存在，用户可以对其进行进一步的编辑和操作，例如改变颜色、线型或进行其他修改。

　　此外，Rhino还提供了“ExtractWireframe”命令，可以从实体或曲面中提取出所有的边缘线和轮廓线。这一命令非常适合于需要全面分析模型结构的情况。通过选择“ExtractWireframe”，用户可以一次性提取出所有边缘线，极大地提高了工作效率。

　　提取完边缘线后，用户可以利用Rhino的其他工具进行进一步操作，例如使用“Offset”命令为边缘线创建偏移线，或者使用“Join”命令将多个边缘线合并为一条曲线。这些功能的结合使得Rhino在曲面建模和设计中表现得尤为出色，能够满足各种复杂的设计需求。

　　三、rhino犀牛软件的作用

　　Rhino软件，正式名称为Rhinoceros，是一款功能强大的3D建模工具，广泛应用于工业设计、建筑设计、珠宝设计、汽车设计等多个领域。Rhino以其独特的NURBS建模技术著称，用户可以创建复杂的曲面和形状，并进行精确的控制和编辑。在这些应用中，提取结构线和曲面边缘线的功能尤为重要，帮助设计师实现各种复杂的设计需求。

　　在工业设计领域，Rhino被广泛用于产品原型的设计和开发。设计师可以利用Rhino的提取功能快速获取结构线，以便于后续的建模和分析。在建筑设计中，Rhino的强大曲面建模能力使得设计师能够轻松处理复杂的建筑形态，帮助实现创新的设计理念。

　　此外，Rhino还具有良好的兼容性，支持多种文件格式的导入和导出，方便用户与其他软件进行协作。这一特点使得Rhino成为许多设计团队的首选工具，能够轻松集成到现有的工作流程中。通过丰富的Rhino教程和学习资源，用户可以不断提升自己的建模技能，掌握更高效的工作方法。

　　总之，rhino怎么提取结构线以及rhino如何提取曲面边缘线是每位使用Rhino软件的设计师必须掌握的基本技能。通过灵活运用Rhino提供的各种提取工具，用户可以高效地进行建模操作，满足复杂的设计需求。同时，了解Rhino犀牛软件的广泛应用，将为设计师的工作提供极大的便利。希望本文能够为广大用户在使用Rhino软件时提供有价值的参考与指导。
