电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

Rhino是现在市面上较为流行的一款三维建模软件，相比于UG和SW这些传统的工业软件，它的上手难度更低，操作更加灵活，深受学生党和建模小白的爱戴。今天我就以Rhino如何测量长度，Rhino如何旋转物体这两个问题为例，来向大家讲解一下Rhino中的测量工具和旋转工具。

一、Rhino如何测量长度

Rhino相比于传统的建模软件，并不是完全体的参数化建模，它保留了设计过程中的自由度和随意性。因此我们在进行建模前可能并没有设定相应的参数，那么就需要在完成数模之后，使用【测量工具】来测量对应的图形长度。下面我就向大家演示一下测量线条长度的方法。

1、Distance指令。进入Rhino主界面后，我们可以在指令工具栏中输入【Distance】命令，这个单词就是距离的意思，用于激活距离测量工具。

2、第一测量点。调出测量工具后，需要先设定测量的第一个点。如图所示，我选定立方体下侧的一个顶点作为我们的【第一测量点】。

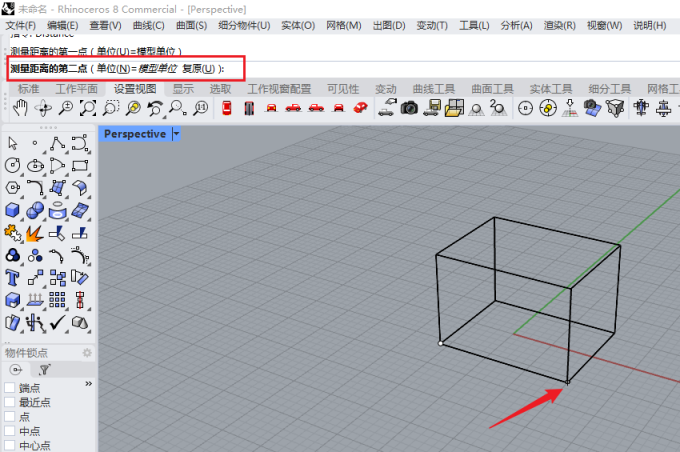

3、第二测量点。随后需要选择【第二测量点】，也就是测量的终点。在这里，我选择立方体对立面的一个端点，作为测量的终点。

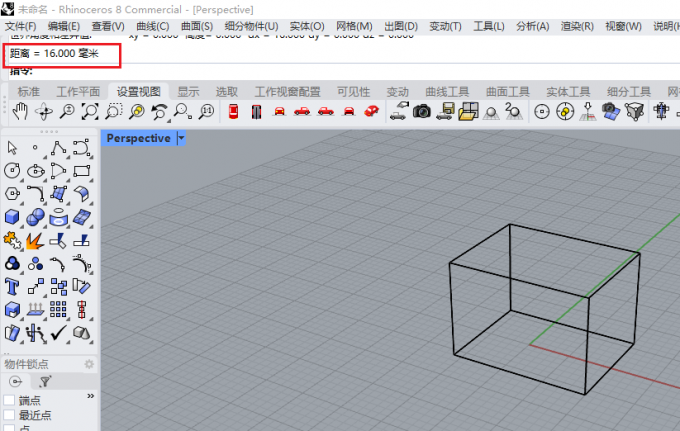

4、显示结果。起点和终点选择完成后，我们就会获得两点之间的距离值。它会显示在指令框上方，这里显示的是16毫米。

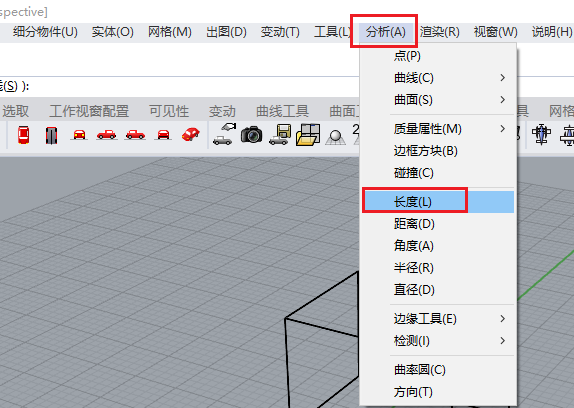

5、分析-长度。除了使用Distance工具外，我们也可以打开【分析】选项卡，点击其中的【长度】命令。

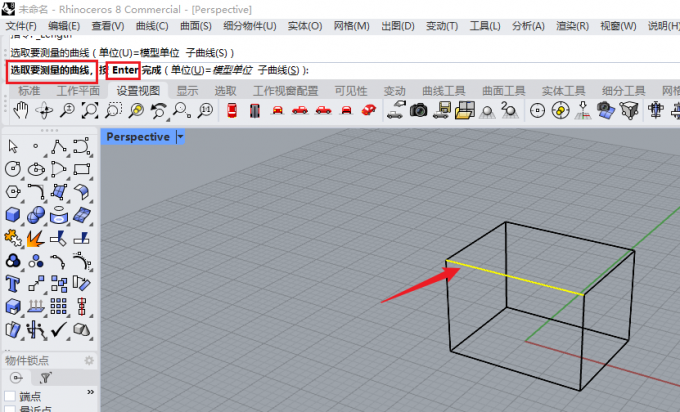

6、选择曲线。激活长度测量工具后，我们只需要选中要测量的曲线或直线，并点击键盘上的【Enter】键，就可以获得对应线条的长度数值。

二、Rhino如何旋转物体

除了测量工具外，旋转工具也是我们在进行三维建模过程中，使用频率较高的一种工具。通过调整不同的角度，可以帮助我们创建形态各异的产品造型。

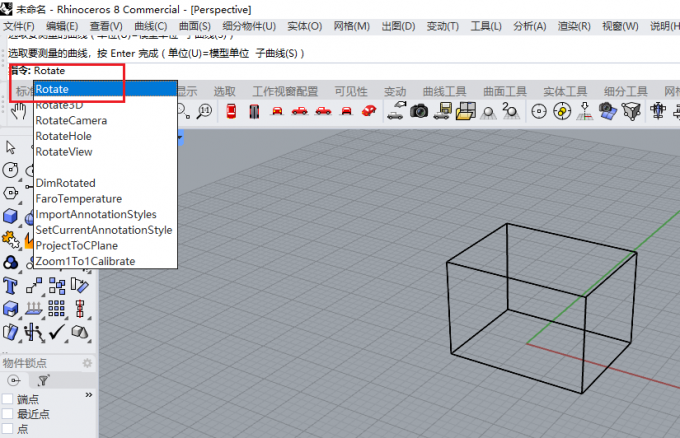

1、Rotate指令。同样是在指令选框中，我们输入【Rotate】即旋转指令，打开旋转工具。

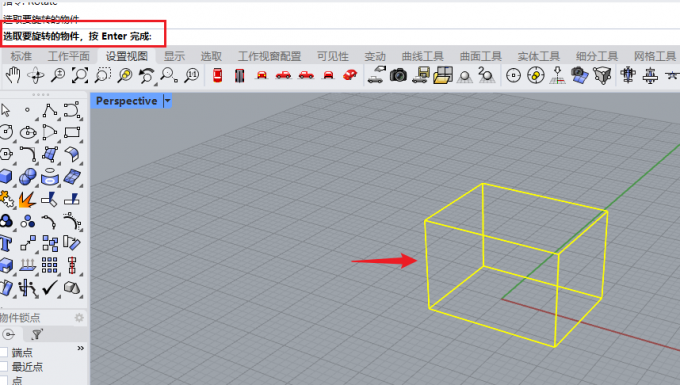

2、选择物体。激活旋转工具后，选择将要进行旋转的物体，可以是实物，也可以是面或线。选择完成后，点击键盘上的【Enter】键。

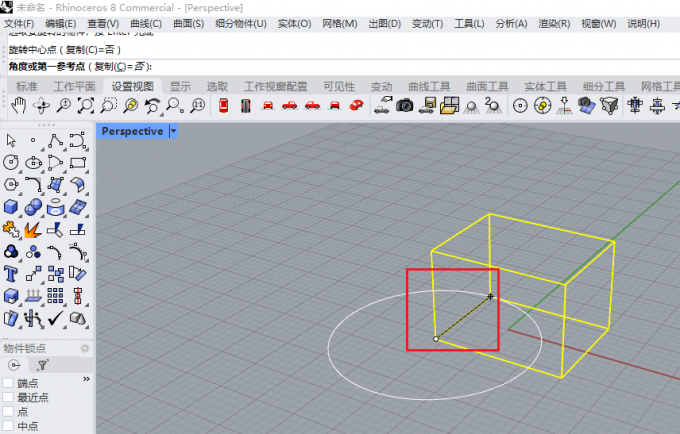

3、第一参考点。随后设置旋转的【第一参考点】，常规情况下，我们会以物体的某一顶点作为第一参考点。

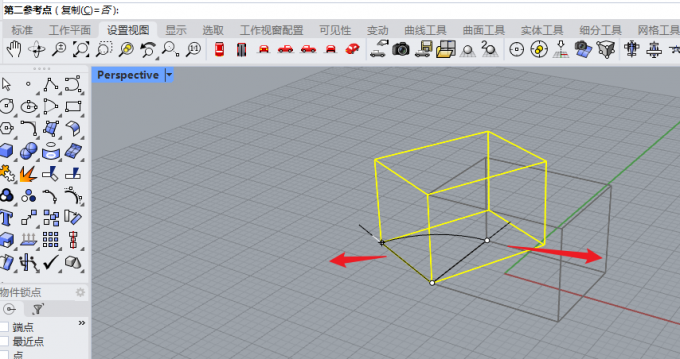

4、旋转物体。第二参考点可以根据需求，点击空间中的任意一点。两点所生成的直线，则为旋转轴。我们可以以这条直线为轴，对选中的物体执行多方向的自由旋转操作。

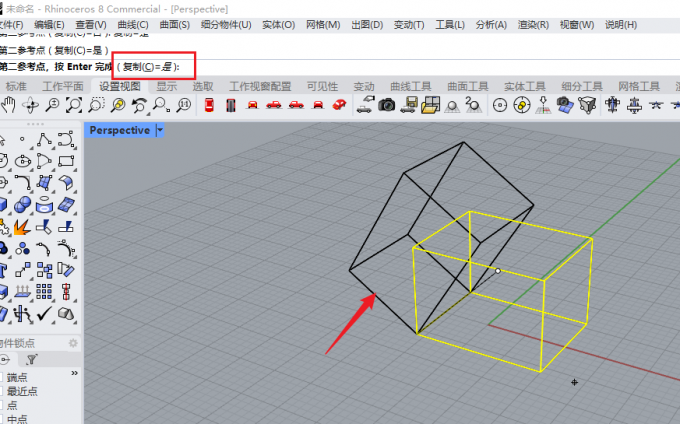

5、复制命令。在设置完参考点后，我们可以观察到，上方指令栏中可以选择是否【复制】原始物体。选择【是】我们就可以在新的角度、新的空间中生成一个原模型的复制品。

三、小结

以上就是关于Rhino如何测量长度，Rhino如何旋转物体的解答。测量作为数值检验的工具，可以帮助我们在绘制模型后，了解某一段参数之间的长度或间隙，进而更好地进行理性分析；而旋转工具作为数据视图的一种转换方式，可以帮助我们创建更多有趣的数位模型。也欢迎大家下载正版的Rhino，在实际的操作过程中，相信大家一定能够感受到三维建模的快乐。
